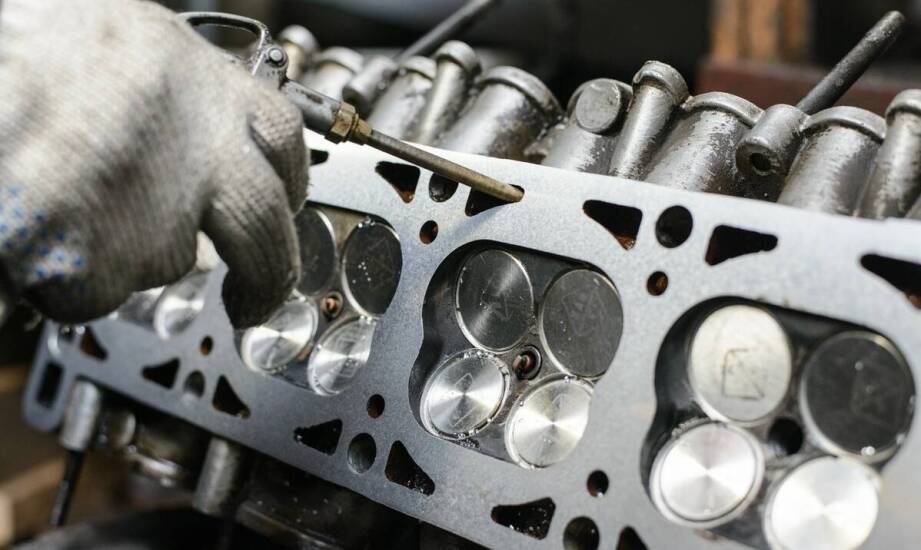

Test szczelności cylindrów jako sposób na wskazanie źródła spadku kompresji w silniku

W warsztacie mechanicznym często pojawia się sytuacja, w której skaner podłączony do gniazda OBD wskazuje błędy zapłonu i rejestruje nierówną pracę jednostki napędowej, jednak nie podaje jednoznacznej przyczyny usterki. Klasyczne objawy, obejmujące wyraźny spadek mocy, zadymienie z układu wydechowego oraz niestabilne obroty biegu jałowego, przeważnie sugerują utratę kompresji w jednym z cylindrów. Elektronika osiąga w tym momencie swoje granice i wymusza przejście do weryfikacji mechanicznej. Dalsze postępowanie wymaga zastosowania sprawdzonych metod warsztatowych, które pozwolą precyzyjnie zlokalizować miejsce ucieczki ciśnienia bez konieczności przedwczesnego demontażu elementów bloku.

Test szczelności cylindrów w zestawieniu z pomiarem sprężania

Test szczelności cylindrów, funkcjonujący w literaturze technicznej również jako leakdown test, opiera się na wprowadzeniu sprężonego powietrza bezpośrednio do komory spalania i zmierzeniu procentowego spadku ciśnienia. W odróżnieniu od skanera komputerowego, który potrafi jedynie odczytać zarejestrowane kody usterek z modułu sterującego, to badanie dostarcza twardych danych o mechanice. Prawidłowo przeprowadzony pomiar weryfikuje szczelność zaworów, kondycję pierścieni tłokowych oraz integralność uszczelki pod głowicą.

W sytuacjach, w których elektronika pokładowa zawodzi, rozszerzona diagnostyka silnika wymaga zastosowania metod różnicowych opartych na fizycznych właściwościach gazów. Podstawowy pomiar kompresji polega na zbudowaniu ciśnienia w cylindrze przy użyciu rozrusznika, co pozwala odczytać wartość szczytową na manometrze, wynoszącą zazwyczaj od dziesięciu do piętnastu barów. Standardowy manometr wskaże ogólny problem z napełnianiem cylindra, ale w żaden sposób nie zlokalizuje dokładnego miejsca usterki. Niski wynik kompresji może wynikać zarówno ze zużytych pierścieni, jak i wypalonych gniazd zaworowych.

Tester szczelności korzysta z zewnętrznego źródła zasilania i podaje stałe ciśnienie robocze na poziomie stu psi. Taka procedura sprawia, że mechanik może dokładnie zaobserwować, którędy wtłaczane powietrze opuszcza komorę spalania. Słyszalne syczenie w kolektorze dolotowym demaskuje nieszczelny zawór ssący, natomiast dźwięk w rurze wydechowej wskazuje na problem z zaworem wylotowym. Pojawienie się pęcherzyków w zbiorniku wyrównawczym płynu chłodniczego to twardy dowód na uszkodzenie uszczelki głowicy. Z kolei wyraźny przedmuch wyczuwalny po wyjęciu bagnetu olejowego świadczy o zużyciu pierścieni tłokowych.

Prawidłowe przygotowanie jednostki i interpretacja wyników

Rzetelność uzyskanego wyniku zależy od rygorystycznego przestrzegania procedury pomiarowej. Na samym początku należy ustawić tłok w górnym martwym punkcie suwu sprężania dla diagnozowanego cylindra. Wymaga to ręcznego obrócenia wału korbowego do momentu całkowitego i jednoczesnego zamknięcia obu zaworów. Wykręcenie wszystkich świec zapłonowych w silnikach benzynowych lub wtryskiwaczy w jednostkach wysokoprężnych niweluje opór stawiany przez pozostałe tłoki.

Niezwykle ważnym aspektem warsztatowego bezpieczeństwa jest zablokowanie układu korbowego. Wprowadzenie powietrza pod ciśnieniem rzędu siedmiu barów do cylindra generuje siłę zdolną do gwałtownego obrócenia wału. Zabezpieczenie pojazdu poprzez zapięcie najwyższego biegu oraz zaciągnięcie hamulca ręcznego chroni mechanika przed urazem i zapobiega przesunięciu się tłoka z wyznaczonego położenia. Silnik powinien być rozgrzany do temperatury roboczej, co gwarantuje naturalne ułożenie się pierścieni na ciepłym filmie olejowym po wcześniejszej jeździe testowej.

Wykonanie miarodajnego badania wymaga stabilnego źródła zasilania. Krakowska firma Kupczyk dostarcza serwisom motoryzacyjnym niezawodne kompresory tłokowe i narzędzia pneumatyczne, które potrafią utrzymać pożądane ciśnienie przez cały czas trwania weryfikacji. Wysokiej klasy sprężarka eliminuje ryzyko powstawania wahań ciśnienia zaburzających procentowy odczyt spadku na manometrach.

Po podłączeniu adaptera w otwór świecy następuje faza odczytu. Spadek ciśnienia nieprzekraczający dziesięciu procent świadczy o bardzo dobrej kondycji jednostki napędowej. Wartości w przedziale od dziesięciu do piętnastu procent uznaje się za dopuszczalne w silnikach charakteryzujących się dużym przebiegiem. Przekroczenie progu dwudziestu procent zazwyczaj kwalifikuje dany podzespół do ingerencji mechanicznej. Błędy pomiarowe wynikają najczęściej z przeprowadzania testu na zupełnie zimnym bloku silnika lub z niedokładnego ustawienia górnego martwego punktu. Wtłaczane powietrze potrafi wtedy samoczynnie otwierać zawory, symulując nieistniejącą awarię.

Wyznaczenie kierunku naprawy na podstawie danych

Wynik testu szczelności wyznacza ostateczną ścieżkę postępowania serwisowego i skutecznie chroni przed realizacją niepotrzebnych kosztów. Gdy badanie wskazuje konkretną nieszczelność na jednym zaworze lub zestawie pierścieni, warsztat otrzymuje precyzyjną instrukcję określającą zakres koniecznego demontażu. Spadek ciśnienia przekraczający trzydzieści procent pochodzący ze zdywersyfikowanych źródeł uzasadnia natychmiastowe zdjęcie głowicy i planowanie bloku. Test szczelności cylindrów stanowi logiczny pomost pomiędzy ogólnikowymi wskazaniami diagnostyki elektronicznej a ostateczną decyzją o rozebraniu silnika. Rzeczowe łączenie metod pomiarowych pozwala szybko oszacować próg opłacalności naprawy i ustalić właściwy harmonogram prac warsztatowych.
